Spatial Manager for ZWCAD
Analiza spațială
Efectuați operațiuni de analiză spațială asupra obiectelor din desen generând noi obiecte din astfel de analiză
Spatial Manager™ pentru ZWCAD oferă un set cuprinzător de instrumente pentru a efectua operațiuni de analiză spațială cu entitățile vectoriale din desen și datele atașate acestora, rezultând noi obiecte generate de rezoluția unor astfel de operațiuni
Operațiunile de analiză spațială pot fi efectuate pe o combinație de tabele, straturi sau obiecte de desen selectate anterior prin interacțiunea cu elementele de pe ecran sau prin utilizarea interogărilor de selecție avansate ale aplicației
Comanda SPMCREATEKML efectuează o metodă simplă de publicare într-un singur pas. Selectați dacă trebuie să exportați obiecte plate sau 3D, câțiva parametri opționali și să creați direct un fișier KML sau KMZ. Transformarea coordonatelor va fi aplicată automat atunci când este necesar
Tipul de export
• Obiecte plate: recomandat pentru elemente precum parcele sau drumuri, care vor fi reprezentate atasate de podea
• Obiecte 3D: sugerate pentru geometrii ridicate peste podea sau modelate 3D (clădiri, infrastructură, contururi de elevație, …)
Acum sunt acceptate mai multe tipuri de obiecte 3D: fețe, solide, polifețe, ochiuri, suprafețe, regiuni etc. și alte obiecte complexe sau compuse pot fi explodate și apoi exportate
Exportați texte sau etichete din ZWCAD în Google Earth, menținând direct culorile stratului și obiectelor. Este un proces foarte intuitiv într-un singur pas de publicare a geometriilor stilizate grupate pe straturi cu numele lor sau alte date sau adnotări conexe.
1. Schimbați culorile textului
• Stilizează-ți textele cu culorile dorite
• Vor fi folosite ambele culori ale stratului sau ale elementelor
2. Executați comanda SPMCREATEKML
• Selectați toate obiectele sau filtrați după interogare sau strat
• Pentru texte, selectați opțiunea implicită Obiecte plate
• Dacă sunt exportate și poligoane, se recomandă să bifați Fill closed polylines, va genera un rezultat mai bun pentru vizualizare pe Google Earth
3. Vizualizați în Google Earth
• Examinați rezultatul în Google Earth
• Obiectele sunt grupate după nume de straturi și tipuri de geometrie
4. Schimbați dimensiunea textului
• În Google Earth, textele au întotdeauna o dimensiune predefinită care este relativă la vizualizare
• Dacă trebuie să evidențiați un element, puteți căuta elementul text și, pe proprietățile sale, măriți dimensiunea implicită a textului
• Apoi, în panoul din stânga Locații, găsiți fișierul KML/KMZ și cu meniul butonului secundar al mouse-ului, faceți clic pe Save Place as …
Importați date spațiale în ZWCAD
Importă date spațiale, în desene ZWCAD noi sau existente, ca obiecte ZWCAD și date de entitate extinse (EED)
Spatial Manager™ pentru ZWCAD importă date spațiale, în desene ZWCAD noi sau existente, ca obiecte ZWCAD și Extended Entity Data (EED), folosind un expert puternic care permite utilizatorului să aleagă sau să selecteze toți parametrii necesari de import pentru a obține informații spațiale diferențiate într-un desen CAD
Importul în loturi, stratificarea automată, umplerea poligoanelor, blocurile în funcție de valorile datelor și atributele mapate, etichetarea, elevația, grosimea sau filtrele spațiale sunt doar o parte a funcționalității aplicației atunci când se importă din fișiere spațiale, servere de date, depozite de date etc. ( Lista furnizorilor de date)
Export spatial data from ZWCAD
Exportați obiecte din desen în fișiere spațiale sau baze de date și salvează datele lor extinse de entitate (EED) ca tabele de date alfanumerice
Spatial Manager™ pentru ZWCAD exportă obiecte din desen în fișiere spațiale sau baze de date și salvează datele lor extinse de entitate (EED) ca tabele de date alfanumerice folosind un expert, care împărtășește unii dintre pași cu vrăjitorul de import. În același mod, utilizatorul poate alege sau selecta parametrii de export pentru a defini toate datele țintă dintr-un număr mare de posibilități
Există opțiuni pentru a exporta Coordonatele, Lungimea sau Aria, obiectele Layer, Handle și Elevation, Atributele și numele referințelor de bloc și proprietățile acestora, Textele și proprietățile acestora etc. Obiectele vor fi filtrate automat la export, și toate operațiunile geometrice necesare pentru a se potrivi cu formatul de date țintă (cum ar fi segmentarea obiectelor curbe) sunt efectuate automat

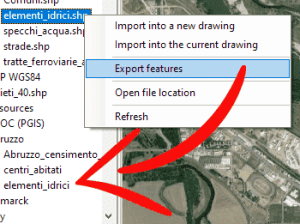

Geospatial direct Exporting
Această funcție permite conversia directă între diferite formate și surse de furnizori de date, fără a fi nevoie de a importa/exporta în/din desen
Automatic complex geometric operations
Revizuirea și editarea obiectelor selectate pentru a exporta geometrii găzduite în formatul țintă, cum ar fi segmentarea poligonală pe curbe, dacă este necesar
Options for Block references
Opțiunea de a exporta Numele, Rotația, Scalele și Atributele referințelor Bloc în câmpuri noi ale tabelelor de date. Numele câmpurilor și ale atributelor se vor potrivi
Options for objects geometry data
Exportați coordonatele X/Y/Z, lungimea, suprafața și cota în câmpuri noi ale tabelelor de date
Filtering of incompatible objects
Există câteva tipuri de obiecte care nu sunt acceptate de procesele de export (cum ar fi obiectele 3D complexe), care sunt filtrate automat. Rezultatul filtrului este afișat înainte de export
Opening help
La finalizarea oricărui proces de export într-un fișier, locația fișierului poate fi deschisă direct. Când exportați într-un fișier KML sau KMZ, puteți alege să deschideți fișierul în Google Earth (dacă este instalat)
Pentru mai multe detalii sau pentru a descarca acest software, vizitati pagina oficiala
